Cara Membubut Tirus dengan Eretan Atas

Membubut tirus adalah proses penyayatan atau pengurangan material pada benda kerja logam yang menghasilkan permukaan mengerucut.

Pembubutan tirus ini dapat dilakukan dengan cara mengatur eretan atas support untuk diputar menurut sudut yang dikehendaki. Sudut itu bisa dicari dengan rumus. Pembubutan tirus dapat dilakukan dengan tiga cara, yaitu:

1. Memutar posisi eretan atas.

2. Pergerseran kepala lepas (tail stock): Cara Membubut Tirus dengan Menggeser Kepala Lepas (Tail Stock)

3. Menggunakan tapper attachment.

Pada artikel ini, akan dibahas cara membubut tirus dengan eretan atas.

Kelemahan

1. Hanya dapat dilakukan untuk benda kerja yang relatif pendek, yaitu sepanjang gerakan eretan atas.

2. Hanya dapat dilakukan pembubutan secara manual.

Kelebihan

1. Dapat membubut tirus luar maupun tirus dalam.

2. Dapat digunakan untuk sudut tirus yang besar.

3. Minim proses bongkar pasang, yaitu hanya mengendorkan mur pengikat untuk memutar sudut eretan atas.

Proses Pembubutan Tirus dengan Eretan Atas

Dalam membubut tirus dengan memutar eretan atas, terdapat beberapa langkah:

1. Menyiapkan alat dan benda kerja

Siapkan alat dan benda kerja yang akan di bubut. Siapkan alat perlengkapan yang diperlukan antara lain mesin bubut, pahat rata, kunci pahat, ganjal pahat, kunci pas, senter bubut, dan mistar sorong.

2. Menentukan sudut tirus

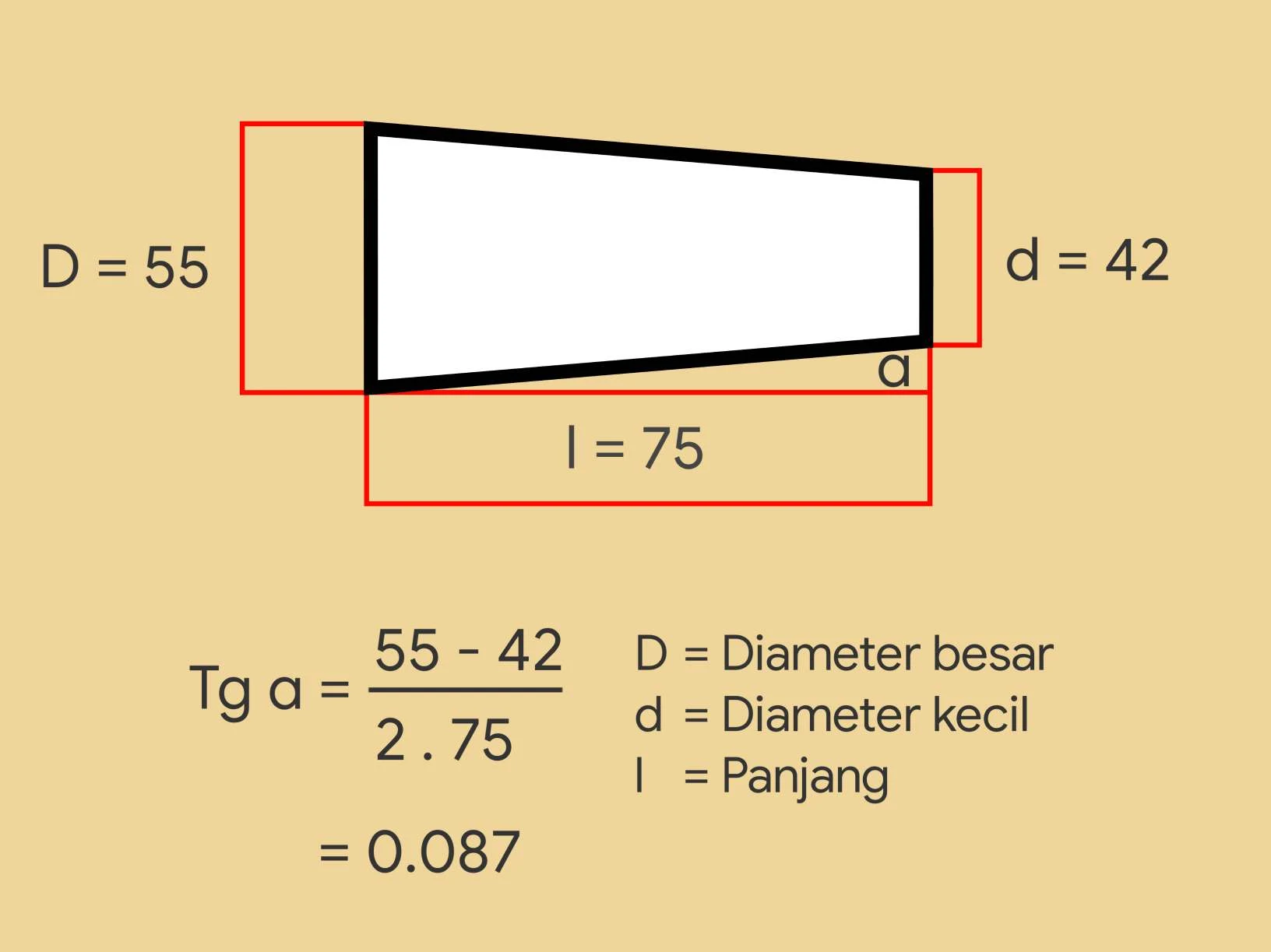

Tetukan sudut tirus yang akan di bubut dengan rumus. Jangan lupa hitung diameter dan panjang permukaan benda kerja yang akan di bubut tirus.

Hasil 0.087 masih dalam bentuk Tg α, harus di ubah terlebih dahulu menjadi Tg-1 dalam bentuk sudut. Bisa menggunakan tabel logaritma atau menggunakan aplikasi kalkulator "HiPER Scientific Calculator" seperti gambar di bawah ini.

Jadi, eretan atas di ubah ke sudut = 4°

3. Memasang benda kerja

Pasang benda kerja di cekam (chuck) kencangan dengan kunci pas. Pastikan benda kerja tidak goyang dan berputar pada porosnya.

4. Pasang pahat

Pasang pahat rata pada rumah pahat setinggi senter, paskan dengan penganjal dan jangan lupa untuk dikencangkan lagi dengan kunci pahat.

5. Mengatur eretan sudut atas

Kendorkan mur pengikat eretan atas dan atur sudut eretan atas sesuai dengan hasil perhitungan. Kencangkan jika dirasa sudah pas sesuai sudut tirus.

6. Memulai pembubutan

Nyalakan mesin dan mulailah membubut tirus dengan memutar tuas eretan atas.

Selama proses ini, perlu diperhatikan kecepatan putaran mesin bubut, kecepatan pemakanan benda kerja, dan kondisi pisau bubut agar hasil bubutan menjadi optimal.

Penting juga untuk menggunakan alat pelindung diri seperti kacamata keselamatan dan seragam kerja yang sesuai saat melakukan proses membubut tirus dengan memutar eretan atas.
